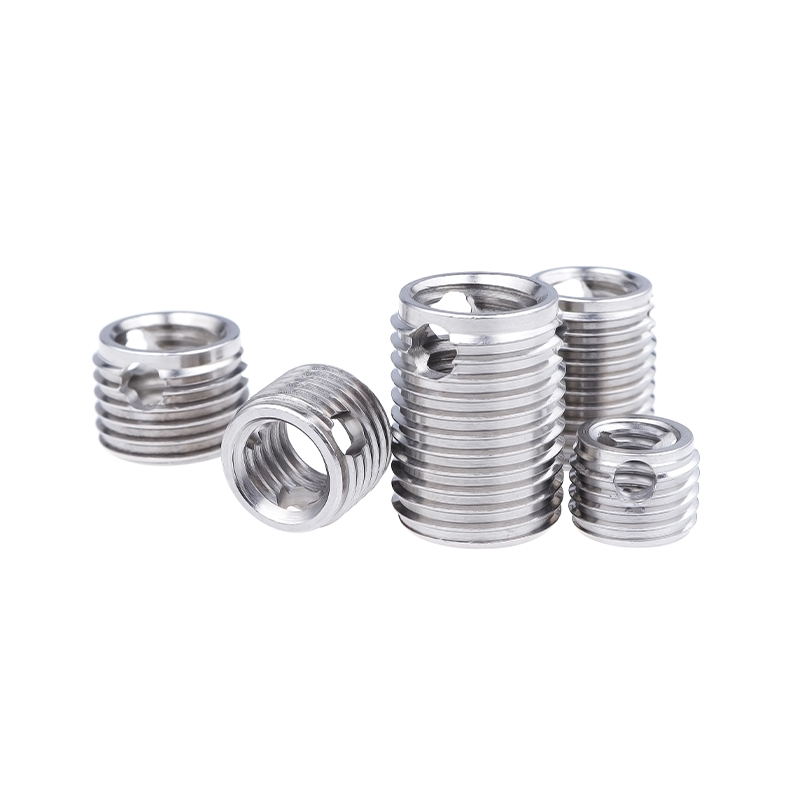

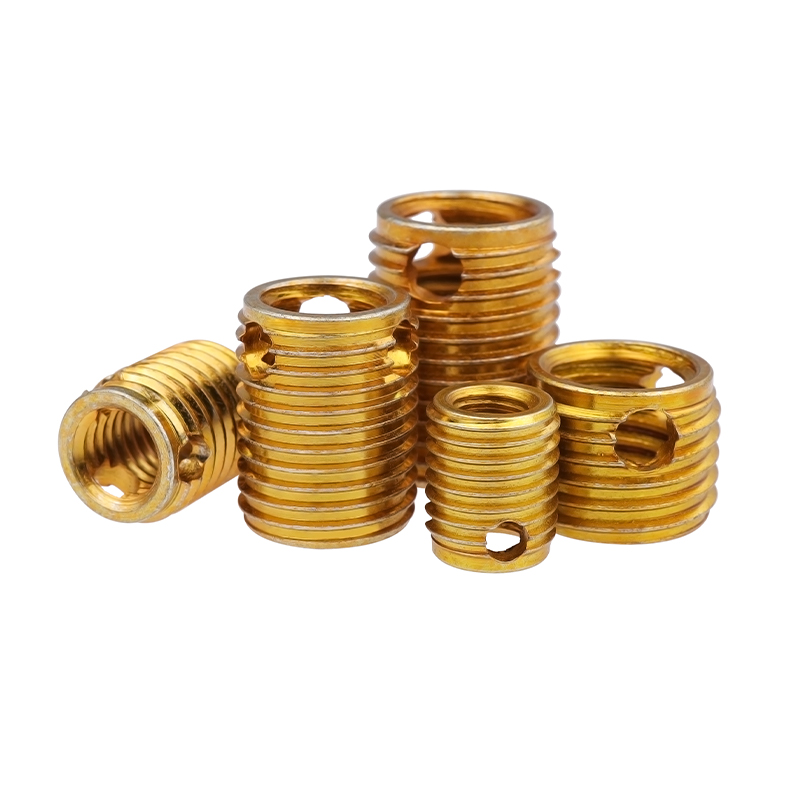

Dostawca wkładek gwintowanych 3-otworowych

Wkładka gwintowana z trzema otworami, jako element łączący o wysokiej wydajności, działa na podobnej zasadzie, jak tradycyjne tuleje gwintowane. Jednakże jego unikalna konstrukcja konstrukcyjna rozwiązuje problem zakleszczania charakterystyczny dla tradycyjnych produktów podczas obróbki materiałów o niskiej wytrzymałości.

Jaka jest zasada działania wkładki gwintowanej z trzema otworami?

The wkładka gwintowana z trzema otworami działa głównie poprzez następujące trzy aspekty:

1. Zasada gwintowania: Wyposażona w samogwintujące rowki do nacinania gwintów, płytka ta eliminuje potrzebę stosowania dodatkowych narzędzi do gwintowania podczas montażu. Kiedy płytka jest wkręcana w podłoże (takie jak stop aluminium, żeliwo lub stal miękka), rowki tnące wewnątrz płytki automatycznie tworzą gwint wewnętrzny, tworząc połączenie o wysokiej wytrzymałości.

2. Absorpcja uderzeń i zwiększenie wytrzymałości: Konstrukcja trzech okrągłych rowków skutecznie pochłania obciążenia udarowe bez utraty wytrzymałości, zwiększając ogólną odporność na wibracje i wyciąganie.

3. Konstrukcja zabezpieczająca przed skręcaniem sworznia rdzenia: W porównaniu z tradycyjnymi tulejami serii L307/L308, produkt ten znacznie zwiększa odporność na skręcanie poprzez umieszczenie sworznia rdzenia pomiędzy wkładką a otworem podłoża, zapobiegając zakleszczeniu się płytki z powodu nadmiernego momentu obrotowego.

Taka konstrukcja sprawia, że ​​szczególnie nadaje się do połączeń o wysokiej wytrzymałości materiałów o niskiej wytrzymałości, zapewniając szczelne i trwałe połączenie.

Jakie narzędzia są potrzebne do montażu samogwintujących tulei gwintowanych?

Chociaż są to tuleje samogwintujące, proces montażu wymaga specjalnych narzędzi, aby zapewnić dokładność i wydajność cięcia:

1. Narzędzie w kształcie litery P: używane do montażu tulei gwintowanych o małej średnicy od M6 i mniejszych. Narzędzie to lepiej dopasowuje się do konstrukcji tulei gwintowanych o małych rozmiarach, zapewniając płynne cięcie.

2. Narzędzie w kształcie litery S: używane do montażu tulei gwintowanych o dużym przekroju od M6 i większych. Zapewnia większe wsparcie momentu obrotowego i nadaje się do przenoszenia grubszych materiałów.

3. Dedykowana maszyna montażowa: W przypadku produkcji masowej lub scenariuszy wymagających dużej wydajności, do montażu zwykle używa się dopasowanej automatycznej maszyny montażowej lub narzędzia ręcznego napędzanego hydraulicznie. Narzędzie to wykorzystuje względny ruch osiowy do dociśnięcia kołnierza zabezpieczającego gwintowanej tulei do powierzchni podłoża, zapewniając dokładne położenie montażowe.

Często zadawane pytania

F: Jaki jest cel trzech otworów w trójotworowej wkładce gwintowanej?

P: Te trzy otwory to zazwyczaj otwory wycinające. Tną wióry metalowe podczas wbijania gwintu w materiał, pomagając w stworzeniu bardziej precyzyjnego połączenia gwintowego. W przypadku tworzyw sztucznych i kompozytów taka konstrukcja zapobiega pękaniu i zapewnia większą odporność na wyciąganie.

F: Jakie są odpowiednie materiały montażowe?

P: Materiały metalowe: szeroko stosowane do blach takich jak stal i aluminium. Może być stosowany do wzmacniania istniejących otworów gwintowanych lub naprawy uszkodzonych otworów gwintowanych.

Materiały z tworzyw sztucznych: Nadaje się do części z tworzyw sztucznych (takich jak ABS, nylon). Zainstalowany metodą topienia na gorąco lub tłoczenia, może stworzyć niezawodne metalowe połączenie gwintowe w tworzywie sztucznym.

F: Jakie są zalecane metody montażu?

P: Tłoczenie/wtłaczanie: Za pomocą maszyny do tłoczenia wcisnąć wkładkę we wstępnie wywiercony otwór, odpowiedni do produkcji masowej.

Blokowanie śrubowe: Cięcie materiału poprzez obrót zewnętrznego gwintu samej płytki, odpowiednie do napraw w terenie lub montażu w małych partiach.

Zgrzewanie ultradźwiękowe: W przypadku części z tworzyw sztucznych stosuje się wibracje ultradźwiękowe w celu stopienia metalu i tworzywa sztucznego, tworząc połączenie o wysokiej wytrzymałości.

F: Jakie są przygotowania przed montażem?

P: Wiercenie: Wywierć otwór prowadzący nieco mniejszy niż zewnętrzna średnica płytki, zgodnie ze specyfikacją płytki.

Czyszczenie: Upewnij się, że w otworze nie ma zadziorów, oleju ani zanieczyszczeń, aby uniknąć wpływu na działanie blokujące płytki.
