Co to jest gwintownik?

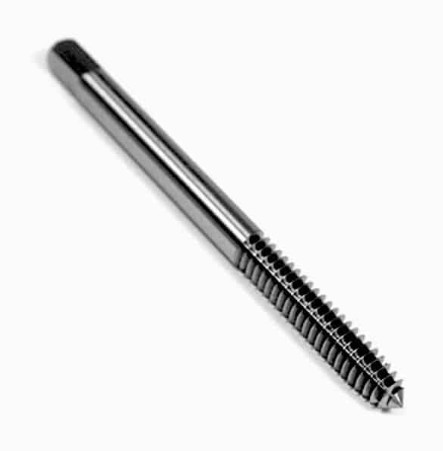

A gwintowanie to specjalistyczne narzędzie skrawające przeznaczone do wykonywania gwintów wewnętrznych w ramach wstępnie nawierconych otworów. Działa poprzez usuwanie materiału (cięcie gwintowników) lub przemieszczanie materiału (formowanie gwintowników) w celu wytworzenia spiralnych rowków, w których mieszczą się śruby, śruby i inne gwintowane elementy złączne. Gwintowniki są niezbędne w przemyśle produkcyjnym, motoryzacyjnym, lotniczym i hydraulicznym, gdzie wymagane jest precyzyjne gwintowanie wewnętrzne do montażu i mocowania mechanicznego.

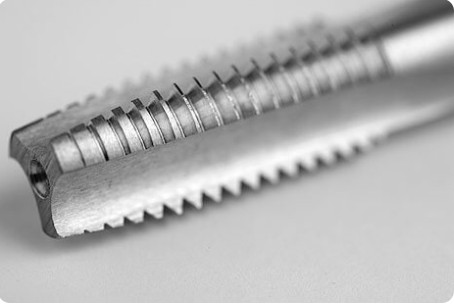

Gwintowniki gwintowane są zazwyczaj produkowane z hartowanej stali chromowej, stali szybkotnącej (HSS) lub pełnowęglika, aby wytrzymać siły skrawania i tarcie powstające podczas procesu gwintowania. Narzędzie posiada podłużne rowki zapewniające krawędzie skrawające i kanały do odprowadzania wiórów, a także ścięty prowadnik prowadzący gwintownik do otworu.
Główne funkcje gwintownika
Tworzenie wątku wewnętrznego
Podstawową funkcją gwintownika jest wycinanie lub formowanie gwintów wewnętrznych w otworach. W przeciwieństwie do narzędzi do gwintowania zewnętrznego (matryc), gwintowniki działają od wewnątrz cylindrycznej powierzchni, tworząc żeński element połączenia gwintowego. Umożliwia to bezpieczne mocowanie śrub, wkrętów i kołków do elementów metalowych, plastikowych lub kompozytowych.
Naprawa i regeneracja gwintów
Gwintowniki pełnią kluczową funkcję przy naprawie uszkodzonych lub odsłoniętych gwintów wewnętrznych. Poprzez ponowne nacięcie profilu gwintu, gwintowniki mogą przywrócić zużyte gwinty do ich oryginalnych specyfikacji, chroniąc komponenty o wysokiej wartości przed złomowaniem. Jest to szczególnie ważne w przypadku naprawy silników, konserwacji maszyn i zastosowań lotniczych, gdzie koszty wymiany podzespołów są znaczne.
Zarządzanie wiórami i ewakuacja
Zaprojektowano różne geometrie gwintowników, aby skutecznie zarządzać wiórami. Gwintowniki spiralne wypychają wióry do przodu (idealne do otworów przelotowych), natomiast gwintowniki spiralne ciągną wióry do tyłu (niezbędne w przypadku otworów nieprzelotowych). Ta funkcja odprowadzania wiórów zapobiega pękaniu narzędzia i zapewnia jakość gwintu.
Jak używać gwintownika do obliczeń gwintów
Kliknij Obliczanie rozmiaru wiertła
Przed gwintowaniem należy wywiercić otwór prowadzący o odpowiedniej średnicy. Rozmiar wiertła gwintowanego oblicza się w przybliżeniu 65–75% zaangażowania gwintu , co zapewnia optymalną równowagę siły do momentu obrotowego. Wystarczy wywiercić otwór Niewymiarowy o 0,2 mm może zwiększyć moment gwintowania o 15–25% , znacznie zwiększając ryzyko złamania.
Obliczanie obrotów i posuwu

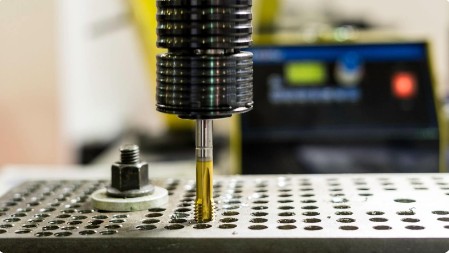

W przypadku gwintowania CNC prędkość wrzeciona (obr./min) oblicza się ze wzoru: RPM = (prędkość skrawania × 1000) / (π × średnica gwintownika) . Posuw musi dokładnie odpowiadać skokowi gwintu — wszelkie niedopasowania powodują zaczepianie się gwintu lub złamanie gwintownika. Na przykład gwintownik M6×1,0 wymaga dokładnie 1,0 mm posuwu na obrót.
Obliczanie głębokości dla otworów nieprzelotowych
Podczas gwintowania otworów nieprzelotowych należy obliczyć wymaganą głębokość wiercenia 3–5 długości prześwitu poza wymaganą głębokość gwintu. Zapobiega to kontaktowi kranu z dnem otworu, co powoduje natychmiastowe pęknięcie. W przypadku gwintu M8×1,25 wymagającego głębokości gwintu 20 mm wiercić na głębokość co najmniej 24–26 mm.
Nacinanie gwintu a inne metody gwintowania

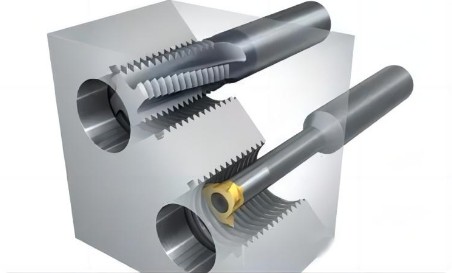

Kluczowe spostrzeżenia: Frezowanie gwintów jest preferowane w przypadku materiałów przekraczających 50 HRC lub części o dużej wartości, ponieważ zepsute frezy są łatwiejsze do usunięcia niż zepsute gwintowniki. Formularze, dotykając ofert 3× dłuższa żywotność narzędzia niż cięcie gwintowników w aluminium, ale ogranicza się do materiałów ≤36 HRC.
Różnica między kranem a kranem gwintowanym
Terminy te są często używane zamiennie, ale istnieją subtelne różnice:
- „Dotknij” to ogólne określenie dowolnego narzędzia używanego do tworzenia gwintów wewnętrznych, w tym gwintowników ręcznych, gwintowników maszynowych i gwintowników formujących.
- „Dotknięcie wątku” w szczególności odnosi się do kompletnego zespołu narzędzia skrawającego ze zdefiniowaną geometrią gwintu, rowkami i konfiguracją chwytu, przeznaczonego do wytwarzania standardowych profili gwintów (np. UNC, UNF, metryczne).
W praktyce „gwintowanie” podkreśla funkcję narzędzia polegającą na tworzeniu gwintów śrubowych, natomiast „gwintowanie” może szerzej odnosić się do kategorii narzędzia. Obydwa terminy opisują tę samą podstawową rodzinę narzędzi.
Jak zapobiegać pękaniu kranu
Pęknięcie gwintownika jest jednym z najbardziej kosztownych błędów obróbki, a złamanie gwintownika w otworach nieprzelotowych często wymaga naprawy Ekstrakcja EDM co może kosztować więcej niż sama część. Wdrażaj te sprawdzone strategie:
Zoptymalizuj rozmiar otworu pilotującego
Cel 75% zaangażowania nici a nie 100%. Pełne gwinty zwiększają tylko 5% wytrzymałości, ale trzykrotnie zwiększają wymagany moment obrotowy. Sprawdź rozmiar wiertła podczas konfiguracji — nigdy nie polegaj wyłącznie na danych programu.
Wybierz odpowiednią geometrię kranu
- Przez otwory: Używaj gwintowników spiralnych (czopów pistoletu), które wypychają wióry do przodu
- Ślepe otwory: Używaj kranów ze spiralnymi rowkami, które ciągną wióry do góry
- Głębokie otwory (>1,5× średnica): Wdrażaj cykle gwintowania dziobowego
Kontroluj parametry cięcia
Zmniejsz prędkość skrawania o 20–30% do stali hartowanych. Użyj trybu gwintowania sztywnego w systemie CNC, aby zsynchronizować prędkość wrzeciona i prędkość posuwu — niewspółosiowość powoduje nierówne obciążenie i pękanie.
Zapewnij właściwe smarowanie
Płyny obróbcze na bazie oleju z dodatkami odpornymi na ekstremalne ciśnienia mają lepsze właściwości niż rozpuszczalne w wodzie chłodziwa do gwintowania. W przypadku stali nierdzewnej 316L niedostateczne smarowanie powoduje utwardzanie i zatarcie.
Utrzymuj stan narzędzi i maszyn
- Wymień gwintowniki proaktywnie w oparciu o limity liczby gwintów, nie czekając na awarię
- Sprawdź, czy bicie wrzeciona jest ≤0,01 mm
- Użyj pływających uchwytów do kranów, aby skompensować drobne niewspółosiowości
Co to jest ślepy otwór i jakiego kranu należy użyć?
Definicja ślepej dziury
A ślepa dziura to otwór, który nie przechodzi całkowicie przez przedmiot obrabiany – ma zamknięte dno. W przeciwieństwie do otworów przelotowych, otwory nieprzelotowe zatrzymują wióry wewnątrz, co znacznie utrudnia tworzenie gwintów. Ślepe otwory są powszechne w blokach silnika, kolektorach hydraulicznych i elementach konstrukcyjnych, gdzie elementy złączne nie mogą wystawać przez przeciwną stronę.
Zalecane typy gwintowników do otworów nieprzelotowych

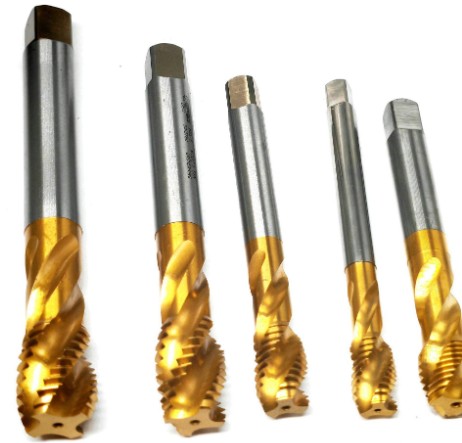

Krytyczne wymaganie: Do otworów nieprzelotowych należy zawsze używać krany z fletem spiralnym jeśli to możliwe, z wewnętrznymi kanałami chłodziwa. Wyciągają one wióry w górę i na zewnątrz otworu, zapobiegając gromadzeniu się na dnie, co powoduje pękanie. W przypadku otworów głębszych niż 1,5× średnica zastosuj gwintowanie precyzyjne — wsuń 2–3 gwinty, a następnie cofnij, aby usunąć wióry.
Jak utrzymać gwintownik
Czyszczenie i przechowywanie
Po każdym użyciu dokładnie oczyścić krany za pomocą pędzla i rozpuszczalnika, aby usunąć wióry i pozostałości płynu chłodzącego. Przechowuj krany w oddzielnych przegródkach lub tulejach ochronnych, aby zapobiec uszkodzeniu krawędzi. Nigdy nie wrzucaj kranów do szuflad z narzędziami, gdzie mogą zetknąć się z innymi narzędziami.
Kontrola i ostrzenie
Sprawdź krawędzie tnące gwintownika pod powiększeniem pod kątem zużycia, odprysków lub narostów na krawędziach. Przeszlifować rowki w przypadku wykrycia zużycia, ale nigdy nie szlifuj dna fletu — to osłabia narzędzie. Podczas szlifowania należy usunąć wszystkie zużyte sekcje, aby przywrócić właściwą geometrię. Unikaj tworzenia zbyt wąskiej szerokości terenu podczas ponownego ostrzenia.
Powłoka i obróbka powierzchni
Zastosuj obróbkę powierzchniową, np Azotek tytanu (TiN) lub tlenek pary, aby zmniejszyć tarcie i przedłużyć żywotność narzędzia. Powłoki TiCN są szczególnie skuteczne w zastosowaniach ze stalą nierdzewną. Można osiągnąć ponownie powlekane krany 2–3× trwałość narzędzia niepowlekanych narzędzi.
Zarządzanie życiem
Ustal z góry określone limity trwałości narzędzia w oparciu o materiał i liczbę gwintów. Na przykład może zostać przetworzony kran HSS z aluminium 500–1000 otworów , podczas gdy ten sam kran ze stali nierdzewnej 316L może tylko przetrwać 50–100 otworów . Wymień gwintowniki proaktywnie — zużyte gwintowniki przecinają niewymiarowe gwinty i wymagają wyższego momentu obrotowego, co zwiększa ryzyko złamania.
Często zadawane pytania dotyczące gwintowników
Dlaczego mój kran ciągle pęka w ślepych otworach?
Najczęstszą przyczyną jest gromadzenie się wiórów na dnie otworu . Zmień gwintownik na spiralny, który wyciąga wióry do góry, sprawdź, czy głębokość wiercenia zapewnia odpowiedni luz (3–5 skoków poza głębokość gwintu) i rozważ cykle gwintowania głębokiego w przypadku głębokich otworów.
Czy mogę używać tego samego gwintownika do gwintowania ręcznego i maszynowego?

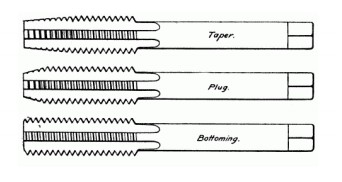

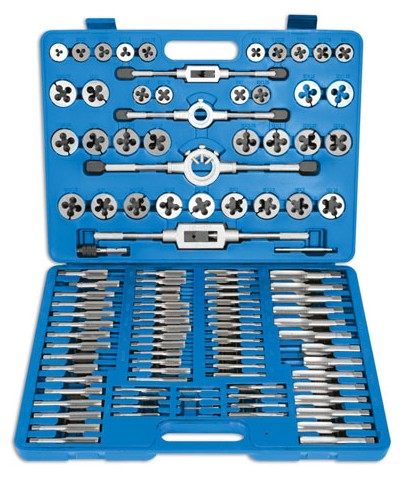

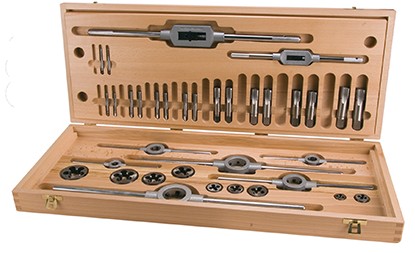

Gwintowniki ręczne (stożkowe, wtykowe, zestawy dolne) są przeznaczone do użytku ręcznego z kluczami do gwintowników i mają określoną długość fazowania w celu progresywnego cięcia. Gwintowniki maszynowe są zaprojektowane do użytku w centrach obróbczych CNC/centrach obróbczych ze zsynchronizowanymi prędkościami posuwu. Chociaż gwintowników ręcznych można używać w maszynach, gwintowników maszynowych nie należy stosować ręcznie ze względu na ich agresywną geometrię.
Jaka jest różnica pomiędzy gwintownikami do cięcia i formowania?
Cięcie kranów usuń materiał, aby utworzyć gwinty i wytworzyć wióry. Formowanie kranów (gwintowniki walcowe) wypierają materiał bez tworzenia się wiórów, tworząc mocniejsze gwinty i lepsze wykończenie powierzchni. Jednakże gwintowniki formujące wymagają materiałów ≤36 HRC i wytwarzają nieco większe gwinty, wymagające większych otworów prowadzących.
Jak usunąć zepsuty kran z otworu?
Metody usuwania obejmują: (1) ekstraktory do gwintowania, które chwytają złamany trzpień, (2) obróbkę elektroerozyjną (EDM) w celu wypalenia gwintownika, (3) ostrożne wiercenie wiertłami lewoskrętnymi lub (4) chemiczne rozpuszczanie części o dużej wartości. Zapobieganie jest zawsze bardziej opłacalne — usunięcie zepsutego gwintownika może kosztować więcej niż sam przedmiot obrabiany.
Dlaczego moje nici są zbyt ciasne lub zbyt luźne?
Luźne wątki wskazują na zbyt duże otwory lub zużyte gwintowniki, wycinające mniejsze rozmiary. Ciasne nici sugerować wiertła o zbyt małych średnicach, zużyte gwintowniki o zbyt małych średnicach (zużycie powierzchni przyłożenia zwiększa średnicę podziałową) lub niewystarczające smarowanie powodujące zacieranie się. Zawsze sprawdzaj rozmiar wiertła i określaj klasy tolerancji (6H dla systemu metrycznego, 2B dla Unified) na rysunkach.
Jaką prędkość skrawania powinienem zastosować do gwintowania?
Typowe prędkości powierzchniowe: Aluminium: 15–25 m/min; Stal węglowa: 8–12 m/min; Stal nierdzewna: 4–8 m/min; Stal hartowana (>45 HRC): 3–5 m/min . W razie wątpliwości zacznij od dolnego końca i stopniowo zwiększaj. Nadmierna prędkość powoduje utwardzanie stali nierdzewnej i nagrzewanie się, które przyspiesza zużycie.
